pp填料塔结构

pp填料塔结构

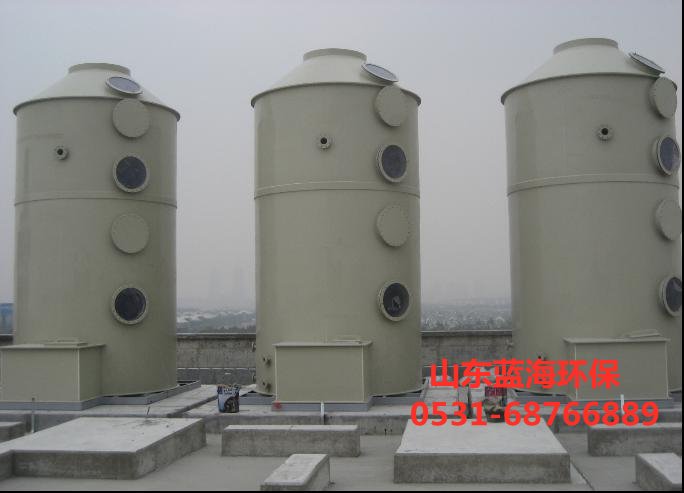

pp填料塔是一种废气处理设备，常用于工业废气处理。通常酸雾废气较多，故又称酸雾废气塔。但是我们的pp填料塔可以处理酸雾废气以及其他废气，如氨(NH3)硫化氢废气、VOC有机废气、生活垃圾废气、垃圾燃烧废气或粉尘。



常规pp填料塔的结构概括为:一层除雾、二层喷淋、三层填料、四个窗口、五个球阀。



除雾层:一般用格栅板隔开，上面放置填料，填料层高度可达500mm。



喷淋层:喷淋层由喷淋管和喷嘴组成，喷淋管和喷嘴的密度根据pp填料塔的直径而不同。采用高效喷嘴，喷雾均匀，流量***，不易堵塞。



填料层:填料层在除雾层和喷淋层的上方，填料放置的地方。主要填充物是多面体空心球和莱西环。pp填料塔中的填料层用作气液相间接触元件的传质设备。填料支撑板安装在填料塔的底部，填料杂乱地放置在支撑板上。填料上方安装有填料压板，以防止上升气流吹动填料。pp填料塔的喷淋液从塔***通过液体分布器喷到填料上，并沿填料表面向下流动。

窗口:也叫检查口。通常塑钢窗有φ500mm和φ400mm两种规格。窗口的主要功能是观察pp填料塔的运行情况，更换填料，检修喷嘴。



活接头球阀:主要控制循环水的开关。



此外，循环水箱也是pp填料塔的重要组成部分，水箱可以灵活设置并与pp填料塔体连接或断开。



pp填料塔的***点



1.除尘脱硫效率高，使用碱性洗涤水时脱硫效率可达85%。



2.该设备占地少，安装方便。



3.耗水量和耗电量低。



4.耐腐蚀，不磨损，使用寿命长。



5.设备运行可靠，维护简便。
