塑料填料塔的结构原理

塑料填料塔的结构原理



塑料填料塔是以塔内的填料作为气液两相间触摸构件的传质设备。



底部装有填料支承板，填料以乱堆或整砌的方法放置在支承板上。填料的上方设备填料压板，以防被上升气流吹动。液体从塔***经液体散布器喷淋到填料上，并沿填料外表流下。气体从塔底送入，经气体散布设备（小直径塔一般不设气体散布设备）散布后，与液体呈逆流接连经过填料层的空隙，在填料外表上，气液两相密切触摸进行传质。填料塔属于接连触摸式气液传质设备，两相组成沿塔高接连变化，在正常操作状态下，气相为接连相，液相为分散相。

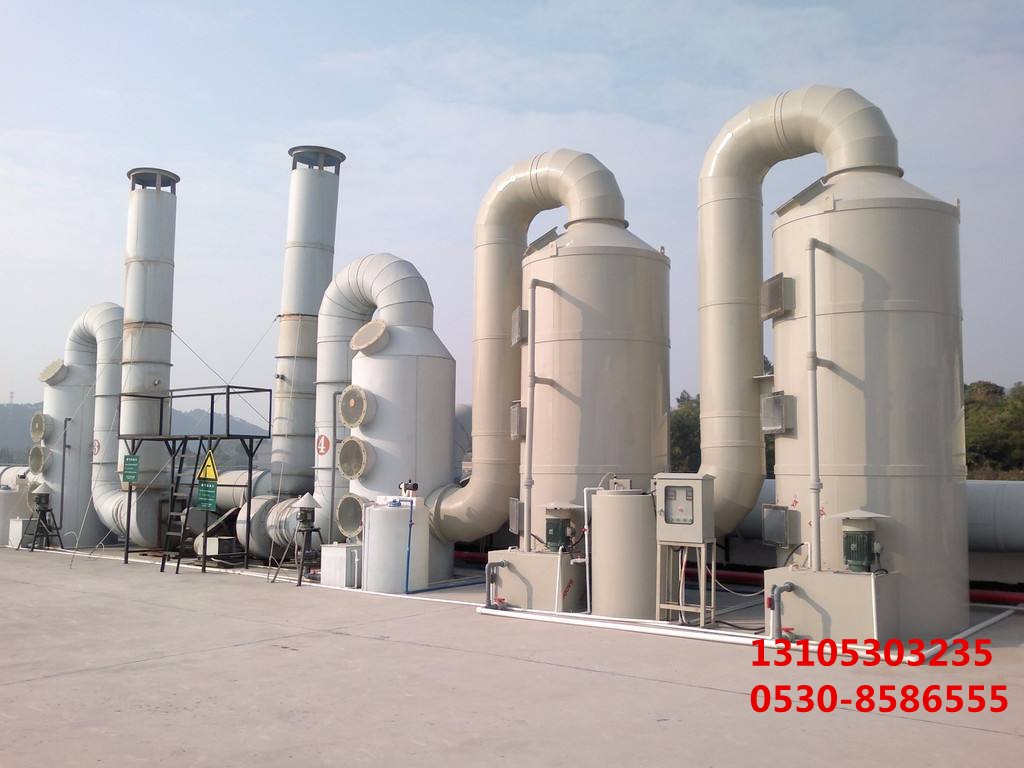

聚丙烯洗刷塔



当液体沿填料层向下流动时，有逐渐向塔壁会集的趋势，使得塔壁邻近的液流量逐渐增***，这种现象称为壁流。壁流效应造成气液两相在填料层中散布不均，从而使传质效率下降。因而，当填料层较高时，需要进行分段，中心设置再散布设备。液体再散布设备包含液体搜集器和液体再散布器两部分，上层填料流下的液体经液体搜集器搜集后，送到液体再散布器，经重新散布后喷淋到下层填料上。







塑料填料塔具有生产能力***，别离效率高，压降小，持液量小，操作弹性***等长处。







塑料填料塔也有一些不足之处，如填料造价高；当液体负荷较小时不能有效地润湿填料外表，使传质效率降低；不能直接用于有悬浮物或容易聚合的物料；对侧线进料和出料等复杂精馏不太适合等。
