填料塔的结构

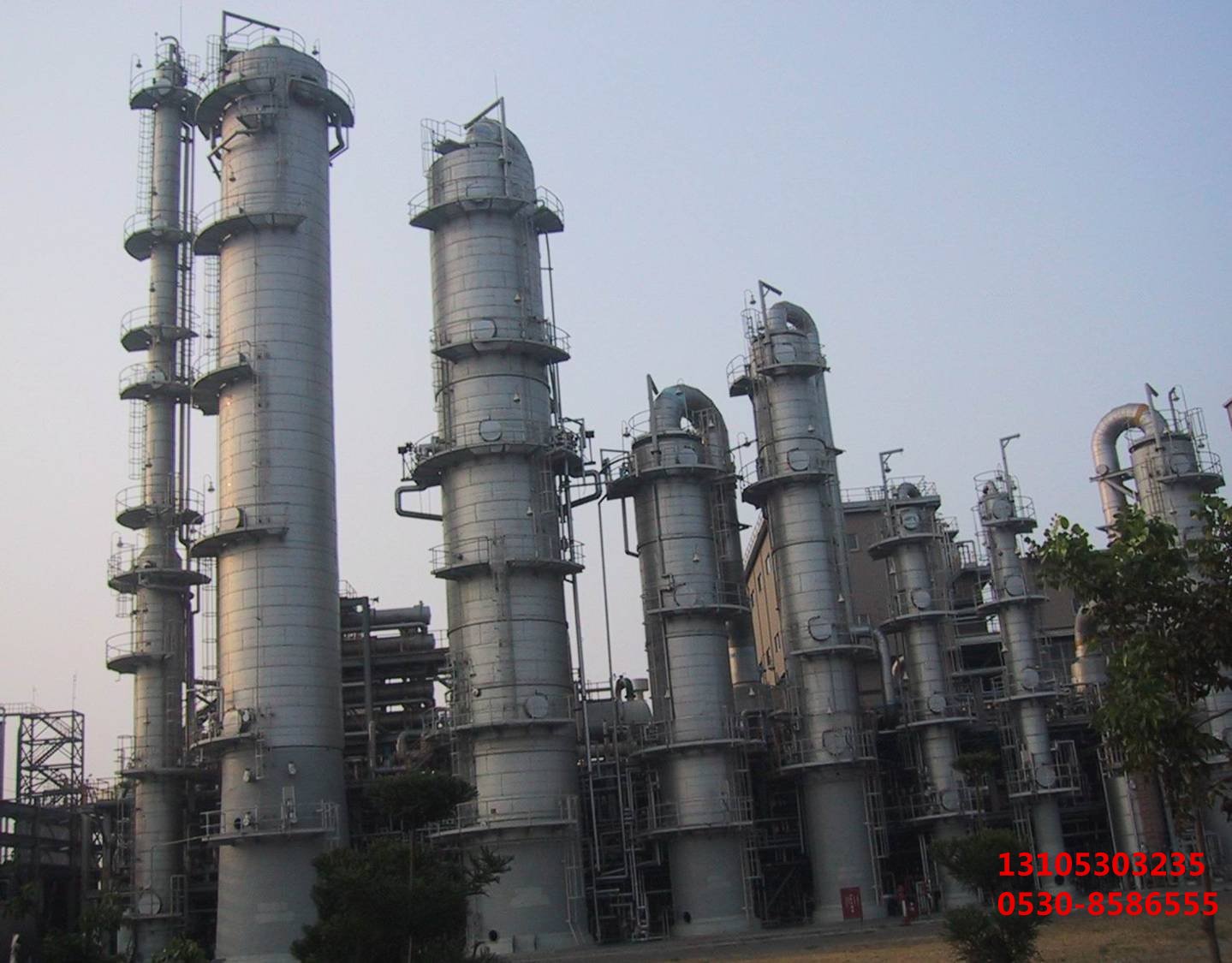

　　塔体常用金属或增强塑料等资料制成直立圆筒形，塔内装有必定高度的填料，填料可乱堆或整砌，塔底装有填料支承板，填料上方装有填料压板。液体自塔***经液体散布器喷洒于填料***部，并在填料的表面呈膜状流下，气体从塔底的气体进口送入，流过填料的空地，在填料层中与液体逆流接触进行传质。



　　填料塔内主要部件效果如下：



　　① 填料：填料提供了塔内的气液两相接触表面。填料塔的流体力学性能、传质速率等与填料的原料、几许形状密切相关。



　　② 填料支承板：用以支承填料和塔内持液的部件。



　　③ 液体散布器：是将液体从塔***均匀散布的部件。



　　④ 液体再散布器：液体从塔***流下时有向壁流动的趋势，形成填料层内传质面积削减，影响传质。工程上通常填料层内每隔必定高度设置一个液体再散布器，来改进因壁流效应形成液体在填料层内不均匀散布。



　　⑤ 除沫器：当塔内气速太***，气体通过填料层***部会夹带***量的雾滴，通常在液体散布器的上部应设置除沫器，以捕集之。当气速较小时，气体中的液滴量少，可不安装除沫器。



　　填料塔不光结构简单，且流体通过填料层的压降较小，易于用耐腐蚀资料制造，故填料塔是一种重要的传质设备。
