pp填料塔工艺原理

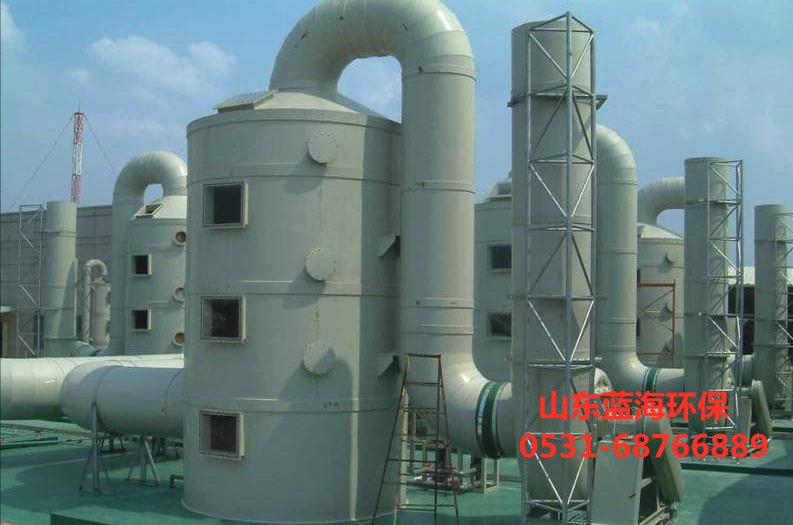

pp填料塔是以塔内填料作为气液相间接触元件的传质设备。pp填料塔结构示意图为底部安装填料支撑板的立式圆筒，填料杂乱地放置在支撑板上。

填料上方安装有填料压板，以防止上升气流吹动填料。液体通过液体分配器从塔***喷到填料上，并沿填料表面向下流动。气体从塔的底部进料，由气体分配装置分配，并与液体逆流地连续通过填料层的间隙。在填料表面，气体和液体紧密接触进行传质。

pp填料塔属于连续接触气液传质设备。两相的组成沿塔高连续变化。在正常操作条件下，气相是连续相，液相是分散相。

当液体沿填料层向下流动时，趋于逐渐向塔壁集中，使得塔壁附近的液体流量逐渐增***。这种现象称为壁流。壁流效应导致填料层内气液两相分布不均匀，降低了传质效率。

因此，当填料层较高时，需要用中间的重新分配装置对其进行分段。液体再分配装置包括液体收集器和液体再分配器。从上填料流下的液体由液体收集器收集，送到液体再分布器，再分布后喷洒在下填料上。
