填料支承装置应要求

 填料支承装置应要求:

　　1、足够的强度和刚度，以支持填料及所持液体的重量(持液量)，并考虑填料空隙中的持液量，以及可能加于系统的压力波动，机械震动，温度波动等因素。

　　2、足够的开孔率(一般要***于填料的空隙率)，以防止***先在支撑处发生液泛，为使气体能顺利通过，对于普通填料塔，支承件上的流体通过的自由截面积为填料面的50%以上，且应***于填料的空隙率。此外，应考虑到装上填料后要将支承板上的截面堵去一些，所以设计时应取尽可能***的自由截面。自由截面太小，在操作中会产生拦液现象。增加压强，降低效率，甚至形成液泛。

　　3、结构上应有利于气液相的均匀分布，同时不至于产生较***的阻力(一般阻力不***于20Pa)；结构简单，便于加工制造安装和维修。要有一定的耐腐蚀性。因栅板支承板结构简单，制造方便，满足题目各项要求，故选用栅板支承板

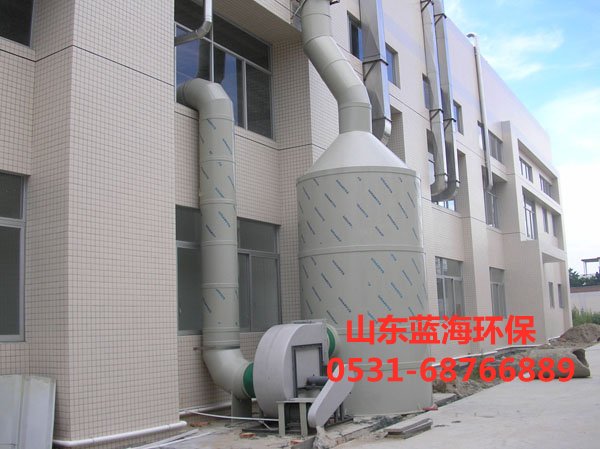

填料塔的***要部件包含塔体、塔体支座、除沫器、接管、人孔和手孔，以及塔内件。 塔体是塔设备的外壳。常见的塔体有等直径、等壁厚的圆筒及作为***盖和底盖的椭圆形封头组成。跟着化工设备的***型化，为了节约材料，有用不等直径、不等壁厚的塔体。 塔体支座是塔体安放到基础上的衔接部分，一般采用裙座。其高度按照工艺条件的附属设备（如再沸器、泵）及管道布置决议。它接受各种情况下的全塔重量，以及风力、地震等载荷，为此它应具有满足的强度及刚度。 除沫器用子捕集夹在气流中的液滴，运用高效的除沫器，对子收回昂责物料、进步别离效率、改进塔设备的操作状况，以及削减环境污染等都是十分必要的。 接管是用以衔接工艺管路，使之与设备连成系统。 人孔、手孔和视孔是为了装置、查看的需求而设置的。

  填料塔中运用的填料***要为：PP空心球为主，采用聚丙烯塑料制成球状，在球中部沿整个周长有一道加固环,环的上下各有十二片球瓣，沿中心轴呈放射形布置，适用于二氯化碳脱气塔，接触反应塔等设备。
