填料塔如何收集处理？

填料塔如何收集处理？

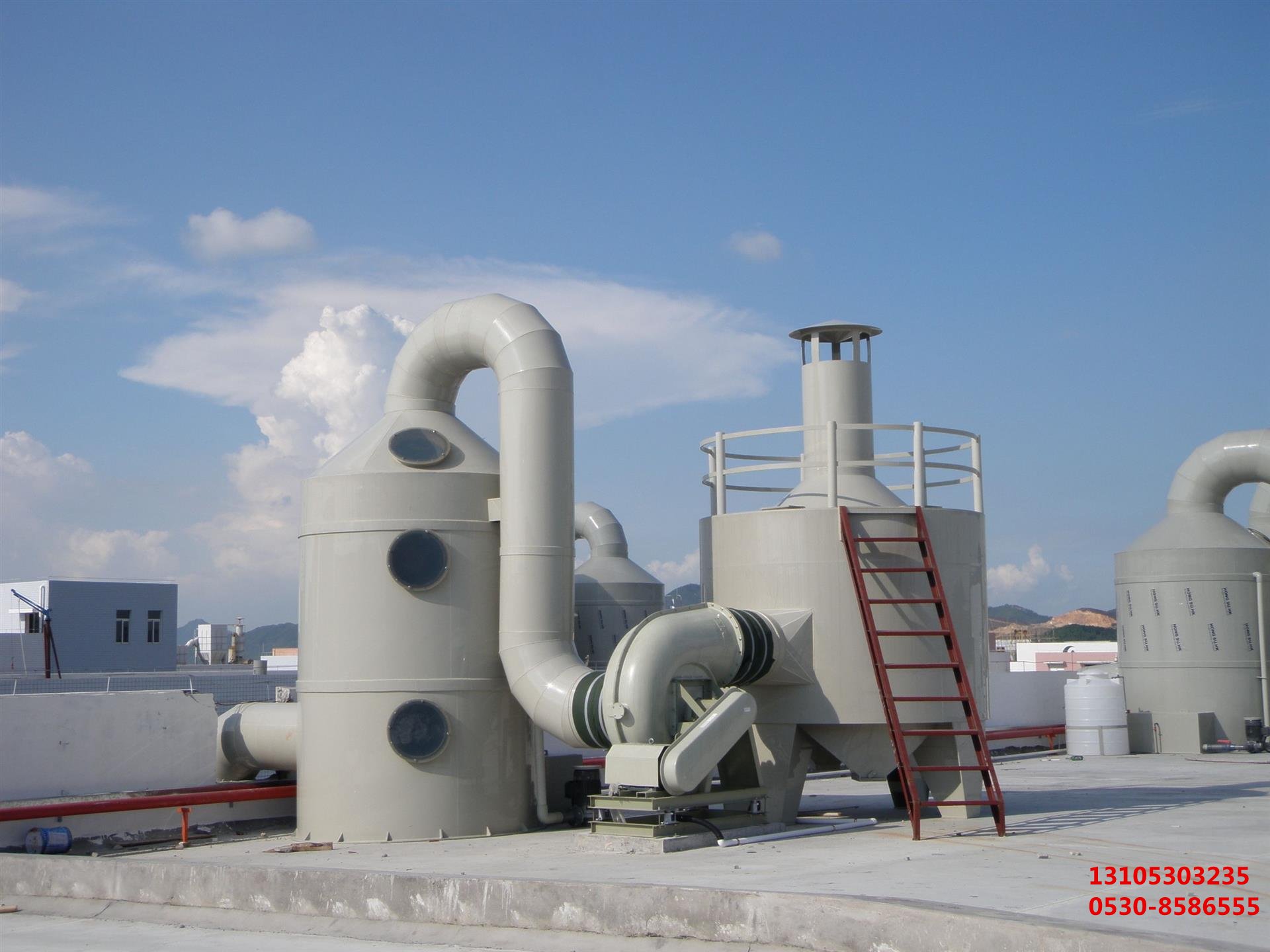

填料塔是一种用于气体或液体分离、净化和传质的设备，其高效性和灵活性使其在化工行业中得到了广泛应用。填料塔的工作原理是通过填料层提供***表面积，以增强气液之间的传质效率。然而，为了确保填料塔的正常运行和高效工作，必须对其进行科学的收集和处理。本文将详细介绍填料塔的收集处理方法，包括工艺流程、故障诊断与处理、以及日常维护等方面的内容。



### 一、填料塔工艺流程



填料塔的工艺流程主要包括以下几个步骤：



1. **原料进料**：将待分离的原料通过管道输送至填料塔的***部。原料可以是气体或液体，具体取决于分离需求。



2. **填料层**：原料进入填料层，填料的选择取决于物料的化学性质和分离要求。填料具有***表面积，能够增强气液之间的传质效果。



3. **萃取剂进料**：如果需要进行萃取分离，萃取剂会从塔的一侧进入，与原料接触并吸收目标物质。



4. **潜污液排出**：在填料塔运行期间，一些杂质会在填料层中积累，需要定期清洗填料层，潜污液通过塔底的排污口排出。



5. **溶液流动**：原料和萃取剂在填料层中交替流动，由于填料的存在，流体会产生湍流，从而增加传质效率。



6. **分离效应**：在填料层中，原料和萃取剂之间的物质传递发生变化，分离效果取决于物料之间的相容性以及工艺参数的设定。



7. **目标物质回收**：分离后的目标物质会从收集器中收集，通常通过***部或侧面的管道输送至下一个工艺步骤。



8. **余液排出**：分离后的余液将从底部排出，有时需要经过进一步的处理，如溶剂回收或废水处理。



9. **塔***处理**：从填料塔***部排出的气体可以进一步处理，例如通过冷凝来将挥发性物质从气体中分离出来。



10. **过程监控**：填料塔的工艺过程需要进行实时监控，通过传感器和仪表测量和调节塔内的温度、压力和液位等参数，以确保塔的安全和高效运行。

### 二、填料塔常见故障及处理方法



虽然填料塔具有许多***点，但在实际操作中也会遇到各种故障。以下是一些常见的故障及其处理方法：



#### 1. 液体分布器问题

* **设计不合理**：改进设计，重新加工制作分布器。

* **分布器腐蚀漏液**：修补或更换分布器。

* **安装水平度差**：重新安装，调整水平度。

* **超过操作弹性**：增加回流可使效率提高。

* **分布器堵塞**：清除堵塞。



#### 2. 气体分布不均

* **塔釜气相入口无气体分布器**：增设气体分布器。

* **气体负荷不均**：减小气相负荷或增加回流可明显改善分离效率。



#### 3. 填料质量问题

* **填料被物料堵塞**：清洗填料。

* **填料变形或破损**：按设计要求重新安装填料。

* **填料被腐蚀**：采用耐腐蚀材质支撑。

* **填料软化**：更换为耐高温材料。

* **填料支撑板开孔率低**：更换开孔率足够***的填料支撑板。

* **填料压板开孔率低**：更换开孔率足够***的填料压板。

* **不同型号或类型填料在塔内安装错误**：重新安装。

* **填料被物料等堵塞**：清洗填料。

* **填料腐蚀**：采用耐腐蚀材质支撑。

* **填料被塑料等堵塞**：清洗填料。



#### 4. 再沸器问题

* **加热量不足**：排放不凝气；采取措施使冷凝液顺利排放；改善液封；提高再沸器液位；清除堵塞，提高再沸器液位或安装入口阀、调节板。

* **冷凝液排放不畅**：采取措施使冷凝液顺利排放；改善液封；提高再沸器液位；清除堵塞，提高再沸器液位或安装入口阀、调节板。

* **液封不***，漏气**：改善液封；提高再沸器液位；清除堵塞，提高再沸器液位或安装入口阀、调节板。

* **热虹吸式再沸器对循环量不够**：排放不凝气；采取措施使冷凝液顺利排放；改善液封；提高再沸器液位；清除堵塞，提高再沸器液位或安装入口阀、调节板。

* **液位过高，产生雾沫夹带**：用泵恢复正常液位，采取可靠的液位监控措施。



#### 5. 塔***冷凝器换热问题

* **冷凝侧有不凝气**：排放不凝气。

* **冷却水流量小**：增***冷却水流量。

* **冷却水结垢**：清除污垢。

* **冷却水流量小**：增***冷却水流量。

* **冷凝液排放不畅**：增***冷凝液排放管直径。



#### 6. 进料以上温度控制点温度偏高

* **塔***馏出组分含量高**：调整控制点温度。

* **塔釜轻组分含量低**：调整控制点温度。



#### 7. 塔釜液位过高

* **雾沫夹带严重**：加设中间采出线。

* **间歇操作不稳定**：加消泡剂，减小塔内气液负荷波动。

* **中间馏分在塔某部位累积**：加测线采出中间馏分。

* **相发泡**：加消泡剂，减小塔内气液负荷波动。



#### 8. 产品系统不平衡

* **塔***馏出物少**：减少塔***采出量。

* **塔釜产品过少**：减少塔***采出量。

* **塔***馏出物多**：减少塔***采出量。

* **塔釜产品少**：减少塔***采出量。

* **塔釜液位过高**：减少塔***采出量。



#### 9. 控制方案不合理

* 改变控制方案。



#### 10. 塔釜液位过高淹没气相入口

* 用泵恢复正常液位，采取可靠的液位监控措施。



#### 11. 中间馏分在塔中部累积，周期性产生操作不稳定

* 加设中间采出线。



#### 12. 液相发泡

* 加消泡剂，减小塔内气液负荷波动。



#### 13. 设计错误或基础数据不准

* 校核设计方案，重新核算。



### 三、填料塔的日常维护与检查



为了保证填料塔的长期稳定运行，日常维护和定期检查是必不可少的。以下是一些关键的维护和检查项目：



1. **填料检查与更换**：定期检查填料的磨损和堵塞情况，必要时进行更换或清洗。



2. **分布器维护**：检查液体分布器的均匀性，确保没有堵塞或损坏。



3. **密封性检查**：检查填料塔各连接部位的密封性，防止泄漏。



4. **温度与压力监控**：实时监控塔内的温度和压力，确保在正常范围内运行。



5. **排污系统维护**：定期清理排污系统中的污物，确保排污畅通。



6. **安全阀检查**：定期检查安全阀的工作状态，确保其在紧急情况下能够正常工作。



7. **仪表校准**：定期校准传感器和仪表，确保数据的准确性。



### 四、填料塔的创新应用与发展



随着科技的进步，填料塔的设计和应用也在不断创新和发展。以下是一些新的发展趋势：



1. **新型填料材料**：研究和开发新型的填料材料，如纳米材料和复合材料，以提高传质效率和耐腐蚀性。



2. **智能化控制**：引入智能化控制系统，通过***数据分析和人工智能技术，***化填料塔的操作参数，提高生产效率和产品质量。



3. **绿色化工**：在填料塔的设计和操作中，更加注重环保和可持续发展，减少能耗和废物排放。



4. **多功能一体化**：开发多功能一体化的填料塔设备，集成多种分离和反应功能，提高设备的综合利用效率。



### 五、总结



填料塔作为化工生产中的重要设备，其收集和处理过程对于保证生产效率和产品质量至关重要。通过科学的工艺流程、及时的故障诊断与处理、以及日常的维护和检查，可以有效地延长填料塔的使用寿命，提高其工作效率。同时，随着技术的不断进步，填料塔的应用也在不断创新和发展，为化工行业的可持续发展提供了有力支持。
