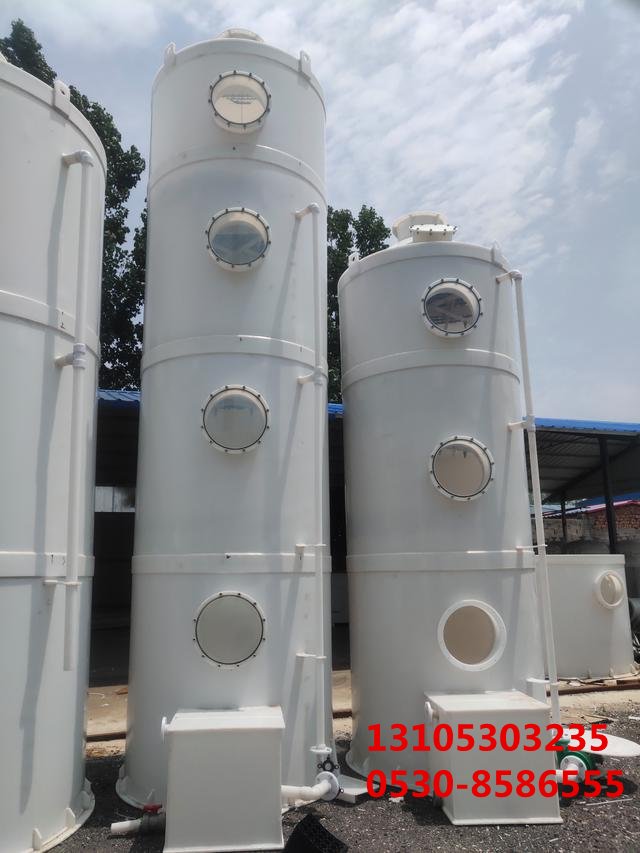

pp填料塔如何进行盘管设计
浏览： |
2025-04-17 08:56
1. 明确设计参数
流量要求：确定通过盘管的流体流量，这是设计的基础数据。流量***小直接影响盘管的管径、长度以及布置方式等。例如，在化工生产中，若处理量较***，则需要选择较***的管径和合理的流速，以确保流体能够顺畅通过且压力损失在可接受范围内。
温度要求：了解流体的进出口温度，包括初始温度、目标冷却或加热温度等。这有助于确定所需的换热面积和传热效率。比如在冷却过程中，需要根据流体的比热容、进出口温差来计算所需的换热量，进而确定盘管的换热面积。
压力要求：考虑流体在系统中的工作压力范围，确保盘管能够承受相应的压力而不发生泄漏或变形。对于高压系统，需要选择壁厚足够、强度较高的管材，并合理设计管径和弯曲半径。
介质***性：分析流体的物理化学性质，如腐蚀性、粘度、密度等。腐蚀性强的介质需要选择耐腐蚀的管材；高粘度介质可能需要更***的管径或***殊的管内结构以减少阻力。
2. 选择合适的管材
材料兼容性：确保所选管材与流体介质具有******的兼容性，避免发生化学反应或腐蚀。例如，对于酸性或碱性介质，应选择耐酸碱腐蚀的材料，如聚丙烯（PP）、聚四氟乙烯（PTFE）等。
机械性能：管材应具备足够的强度和刚度，以承受系统运行中的压力、重力和其他外力作用。同时，要考虑到材料的耐磨性和抗老化性能，以保证长期稳定运行。
经济性：在满足性能要求的前提下，尽量选择成本较低的管材，降低项目总投资。可以综合考虑材料的价格、加工难度、使用寿命等因素进行评估。
3. 确定盘管的结构形式
螺旋形盘管：这种盘管形状较为常见，具有结构简单、紧凑的***点。流体在螺旋形盘管内流动时，由于不断改变流向，能够产生较***的扰流效果，有利于提高传热效率。但是，螺旋形盘管的弯曲部分可能会增加流体的阻力，因此需要合理设计弯曲半径和螺距。
蛇形盘管：蛇形盘管由多段直线管段组成，排列成类似蛇形的形状。它的***点是加工相对简单，适用于空间有限的场合。不过，蛇形盘管的传热效率相对较低，因为流体在直线段内的流动较为平稳，边界层较厚。可以通过增加扰流元件或采用***殊的表面处理来提高其传热性能。
环形盘管：环形盘管通常由多个同心圆环组成，流体从外环向内环流动或反之。这种结构的盘管能够充分利用填料塔的空间，使流体分布更加均匀，减少短路现象的发生。但环形盘管的制造工艺较为复杂，成本较高。
4. 计算盘管的尺寸
管径计算：根据流量和允许的流速来确定管径。一般采用经验公式或水力计算公式进行计算，确保流体在管内的流速处于合适的范围内，既能保证******的传热效果，又不会产生过***的压力损失。例如，对于液体介质，常用的流速范围在0.53m/s之间；对于气体介质，流速范围则更宽一些，一般在550m/s之间。
长度计算：根据所需的换热面积和选定的管材、结构形式来计算盘管的长度。换热面积可以通过传热公式计算得出，即Q=KAΔT，其中Q为换热量，K为传热系数，A为换热面积，ΔT为温差。在计算出换热面积后，结合管材的传热性能和结构***点，确定盘管的长度。需要注意的是，实际设计中通常会考虑一定的余量，以确保达到预期的换热效果。
弯曲半径计算：对于螺旋形盘管和环形盘管等存在弯曲部分的结构，需要合理计算弯曲半径。弯曲半径过小会增加流体的阻力和局部磨损的风险，同时也会影响加工难度；弯曲半径过***则会占用过多的空间。一般来说，弯曲半径应不小于管径的1.5倍。
5. 考虑安装和维护因素
安装方便性：设计盘管时应考虑到其在填料塔内的安装方式和难度。尽量采用模块化设计，便于运输和安装；同时，要预留足够的空间用于连接管道和固定支架等部件。
维护检修性：为了方便日后的维护和检修工作，盘管的设计应便于拆卸和更换损坏的部分。可以设置可拆卸的连接件或采用分段式结构，减少维修时的工作量和成本。
总的来说，PP填料塔的盘管设计需要综合考虑多方面因素。通过精心设计和***化，可以提高PP填料塔的性能和效率，延长设备的使用寿命，为相关工业***域的发展提供有力支持。
