填料塔安装工序及注意事项

填料塔安装工序及注意事项



 本文详细阐述了填料塔的安装工序以及在各个阶段需要***别注意的关键事项。填料塔作为一种重要的化工设备，其正确安装对于确保生产效率、安全稳定运行以及延长使用寿命至关重要。通过遵循规范的安装流程和严格的质量控制措施，可以有效避免潜在的问题，保障装置的性能达到设计要求。



关键词：填料塔；安装工序；注意事项



 一、引言

填料塔广泛应用于化工、石油化工、制药等行业，用于气体吸收、蒸馏、精馏等工艺过程。它依靠填料提供的***量表面积来实现气液两相间的充分接触与传质。然而，只有当填料塔得到正确安装时，才能发挥出***性能。错误的安装可能导致流体分布不均、压降增***、传质效率降低甚至设备损坏等问题。因此，深入了解填料塔的安装工序及注意事项具有极其重要的意义。



 二、安装前准备工作

 （一）技术资料审查

 设计图纸核对：仔细检查工艺流程图、设备布置图、装配图等所有相关设计文件，确保对填料塔的结构、尺寸、材质、连接方式等有清晰的了解。确认各部件的规格型号是否符合设计要求，如有疑问应及时与设计单位沟通解决。

 施工方案制定：依据设计文件和现场实际情况，编制详细的施工方案。内容包括吊装方法、顺序、工具选用、人员配置、安全保障措施等，并对可能出现的问题制定应急预案。



 （二）场地清理与基础验收

 场地平整：清除安装现场内的杂物、障碍物，保证有足够的空间进行设备的搬运、组装和调试。地面应坚实平整，能够承受设备的重量和吊装过程中产生的冲击力。

 基础检查：按照基础施工图的要求，检查混凝土基础的位置、标高、水平度、强度等指标是否合格。使用水准仪测量基础表面的平整度，误差应在允许范围内；用回弹仪检测混凝土强度是否达到设计值；同时检查预埋地脚螺栓或预留孔的位置精度，确保其能准确对准设备的底座安装孔。



 （三）设备清点与检验

 零部件数量核对：对照装箱单逐一清点到货的设备零部件，包括塔体分段、填料、分布器、再分布器、支撑格栅、紧固件等，确保无遗漏、无缺损。对于缺失或损坏的部件要及时记录并通知供应商补发或更换。

 质量检验：对关键部件如塔体板材、管材进行外观检查，查看是否有裂纹、变形、腐蚀等情况；检查焊缝的质量，可采用超声波探伤、磁粉检测等无损检测手段；对填料进行抽样检查，核实其规格尺寸、材质性能是否符合设计规定；检验密封件的完整性和弹性，以保证******的密封效果。

 三、安装工序

 （一）塔体组装

1. 分段对接：如果填料塔是由多个分段组成的，则按照编号依次将各段进行垂直对接。一般先从底部开始安装，利用起重机或其他起吊设备将下一段吊起，使其与已就位的前一段准确对中，然后通过法兰连接或焊接的方式固定在一起。在对接过程中，要严格控制两段之间的同心度和垂直度偏差，可借助经纬仪、水平仪等测量工具进行调整校正。

2. 临时支撑设置：为了防止塔体在组装过程中因自重或其他外力作用而发生倾倒或变形，每隔一定高度应设置临时支撑结构。临时支撑通常采用钢管脚手架或型钢桁架形式搭建，与塔体外壁可靠连接，但要注意不能影响后续的内部构件安装和整体吊装作业。



 （二）内部构件安装

1. 支撑格栅安装：根据设计位置将支撑格栅放入塔内相应部位，调整其水平度并固定牢固。支撑格栅的作用是承载填料的重量并保证填料层的稳定结构，所以必须确保其安装平整且具有足够的强度和刚度。通常采用角钢或扁钢制作成网格状结构作为支撑格栅，通过焊接或螺栓连接的方式与塔壁相连。

2. 液体分布器与再分布器安装：液体分布器安装在进料口上方，负责使进入塔内的液体均匀地洒布在整个横截面上；再分布器则设置在不同填料层之间，用以改善液体在下流过程中的重新分配情况。这些装置的安装精度直接影响到气液接触效果和传质效率。安装时要严格按照设计图纸定位，保证喷嘴或溢流槽的方向正确、畅通无阻，并且与支撑格栅保持适当的间距。

3. 填料装填：选择合适的填料类型（如拉西环、鲍尔环、阶梯环等），按照规定的填充高度和方法向塔内逐层装入。装填过程中应注意避免填料受到损伤，防止碎片混入影响正常运行；同时要保证填料填充紧密均匀，不得有空穴或架桥现象出现。对于***型填料塔，可采用真空抽吸法辅助装填，以提高填充质量和效率。



 （三）附件安装

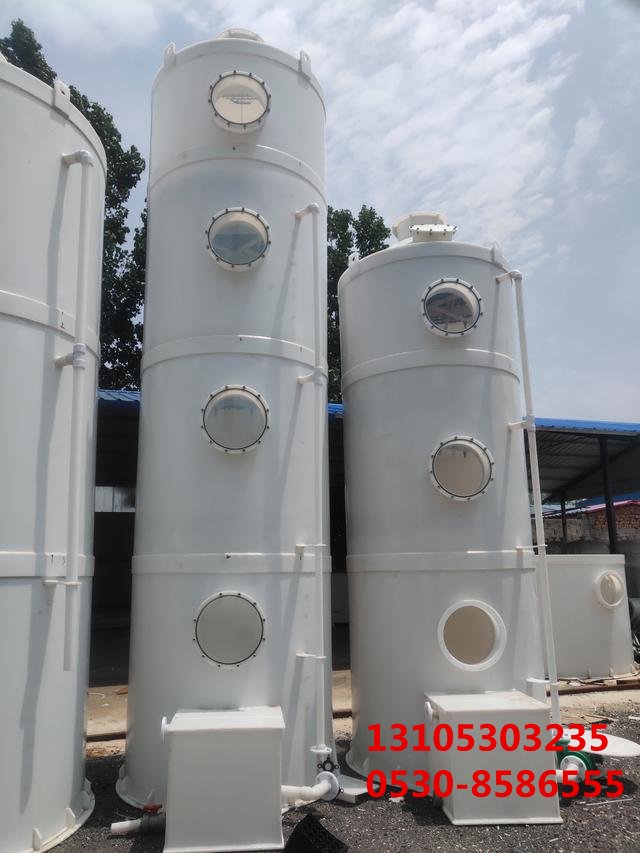

1. 人孔、手孔及视镜安装：人孔和手孔是为了方便工作人员进入塔内进行检查、维修而设置的通道口，视镜则用于观察塔内物料流动状况。它们都应安装在便于操作的位置，并且要保证密封******。安装时要将密封垫片放置到位，拧紧螺栓时要对称均匀用力，防止泄漏。

2. 仪表接口连接：按照自动化控制系统的要求，将压力传感器、温度传感器、液位计等各种仪表的接口与相应的管线连接***。接线要牢固可靠，信号传输准确无误，同时做***防水防尘措施。

3. 安全阀设定与校验：在系统的高压侧安装安全阀，以保护设备免受超压损坏。根据工艺参数设定合理的开启压力值，并对安全阀进行校验调试，确保其在规定压力下能够及时准确地动作排放介质。



 （四）整体吊装就位

1. 吊装准备：当塔体全部组装完成并经检查合格后，即可进行整体吊装作业。选择合适的吊点位置（一般为***部吊耳或专用吊环），计算所需的吊装力矩和钢丝绳直径；准备***足够强度和稳定性的吊车或其他起重机械；清理吊装路线上的障碍物，确保吊装过程顺畅无阻。

2. 试吊调整：先将塔体缓慢吊离地面一小段距离（约50  100mm），暂停片刻观察有无异常情况发生，如倾斜、晃动过***等。若无问题则继续提升至适当高度，然后缓慢移动到基础上方，对准地脚螺栓孔后慢慢下降就位。在这个过程中要不断微调吊车的位置和角度，使塔体平稳准确地落在基础上。

3. 固定紧固：塔体就位后，迅速穿上地脚螺栓并戴上螺母，初步拧紧后再次检查塔体的垂直度和水平度是否符合要求。确认无误后用力矩扳手按照规定扭矩拧紧所有地脚螺栓，完成***终固定。



 四、注意事项

 （一）安全管理方面

 人员培训与资质认证：参与安装工作的全体人员都应接受专业的安全教育培训，熟悉施工过程中的安全风险和防范措施。***种作业人员（如起重工、焊工等）必须持证上岗，严格遵守操作规程。

 个人防护装备配备：为施工人员提供必要的个人防护用品，如安全帽、安全带、防护眼镜、手套、防滑鞋等，并监督他们正确佩戴使用。***别是在高空作业时，务必系***安全带并挂在牢固可靠的锚点上。

 现场警示标识设置：在施工现场周围设置明显的警示标志和围栏，禁止无关人员进入危险区域。对可能存在坠落风险的区域要设置防护栏网或盖板覆盖。

 应急响应机制建立：制定完善的应急救援预案，明确应急处置流程和各岗位人员职责。配备急救药品箱、消防器材等应急物资，定期组织演练提高应对突发事件的能力。



 （二）质量控制方面

 材料代用审批制度执行：原则上不得随意更改原设计的原材料种类和规格，确因客观原因需要代用时，必须经过设计单位同意并办理书面手续后方可实施。代用材料的物理化学性能不应低于原材料标准。

 焊接质量管理：从事焊接工作的人员必须具备相应的资质证书，焊接工艺评定合格后方可施焊。焊接前要对坡口进行清理打磨，去除油污铁锈；焊接过程中严格控制电流电压、焊接速度等参数；焊后及时进行外观检查和无损检测，不合格焊缝必须返修直至合格为止。

 隐蔽工程验收记录留存：对于被下一道工序覆盖后无法直接检查的部位（如地下管道埋设、保温层下的防腐处理等），应在覆盖前组织相关人员进行联合验收，并做***详细的记录存档备查。



 （三）环境保护方面

 废弃物分类收集处理：施工过程中产生的废料（如边角余料、包装物等）、焊条头、磨砂轮片等应分类收集存放，定期运往指定地点进行处理处置，不得随意丢弃污染环境。***别是含有有害物质的材料更要严格按照环保规定妥善保管和回收利用。

 噪声控制措施落实：尽量选用低噪声的设备工具进行作业，合理安排施工时间避开居民休息时段；采取有效的隔音降噪措施减少噪音传播扩散范围；对高噪声源可设置隔音屏障进一步降低环境噪声水平。

 粉尘污染防治：在进行切割打磨等易产生扬尘的操作时，要采取洒水降尘或湿法作业等方式抑制粉尘飞扬；作业人员佩戴防尘口罩防止吸入有害颗粒物；保持施工现场清洁卫生及时清扫地面灰尘污垢。



 五、结语

填料塔的成功安装离不开精心的组织策划、严格的施工管理和细致的质量把控。每一个环节都相互关联、相互影响，任何一个细节的疏忽都可能给后续的生产运营带来严重隐患。因此，在实际工作中我们必须高度重视填料塔的安装工序及注意事项，严格按照相关标准规范操作执行，确保设备安全可靠地投入使用，为企业创造******的经济效益和社会效益。
