pp填料塔系统中的额定压力
浏览: |
2025-09-11 15:02

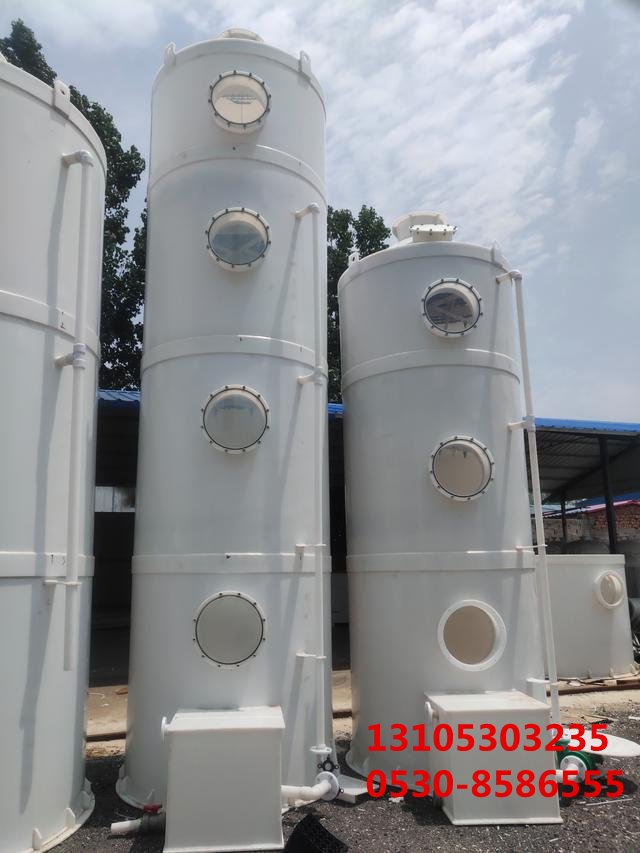

1. 填料***性与结构参数的影响
比表面积与几何形态:以500Y型PP规整填料为例,其比表面积达500m²/m³,波纹峰高45mm、波距约3035mm的设计导致气体流动时需频繁绕流,形成局部涡流,从而增加摩擦阻力和压降。这种高比表面积的结构虽提升了传质效率,但也使单位高度压降显著高于低比表面积型号;
表面粗糙度:PP材质通过注塑成型工艺控制表面粗糙度Ra≤0.8μm,相较于金属或PVDF填料仍存在一定黏滞阻力,进一步影响压力分布。
2. 操作条件的动态调节作用
气体流速:压降与空塔气速的平方近似成正比。在常规范围(1.0–2.5m/s)内,气速每提高0.5m/s,压降增幅可达30%50%;当接近液泛点(如2.8m/s)时,压降呈非线性激增,此时需配套风压余量充足的风机以应对突发工况;
液体喷淋密度:在10–30m³/(m²・h)的设计区间内,液膜厚度随喷淋量增加而增厚,导致气液交互阻力上升。若超过35m³/(m²・h),填料间隙可能被过度填充,压降较设计值升高20%30%;
介质物性差异:处理密度为1.2kg/m³的空气与0.8kg/m³的轻质有机蒸汽时,相同气速下压降相差约30%。含尘气体中固体颗粒沉积会使空隙率降低5%10%,长期运行后压降累计上升15%25%,需定期清洗维护。

3. 典型工况下的参考值域
标准状态(温度20℃、压力0.1MPa):处理清洁空气时,不同气速对应的单位高度压降如下:
1.0–1.5m/s:80–120Pa/m,适用于化工溶剂回收等常规分离场景;
1.5–2.0m/s:120–180Pa/m,常见于制药行业的精密精馏塔;
2.0–2.5m/s:180–250Pa/m,接近液泛临界点,仅建议短期高负荷运行。
4. ***化策略与工程实践
经济操作区间:将空塔气速控制在设计值的80%90%(即1.6–2.2m/s),可在保证传质效率的同时降低压降15%20%;
表面改性技术:采用等离子体处理的500Y PP填料,接触角从90°降至60°以下,液膜分布更均匀,阻力减少5%8%;
案例验证:某化肥厂氨吸收塔采用该填料处理气量2000m³/h(空塔气速1.8m/s),实测单位高度压降为105Pa/m,重复性误差≤3%,显示实际运行与理论模型的高度吻合性。
综上所述,PP填料塔系统的额定压力需结合具体工况进行定制化设计。在实际工程中,建议通过实验测定***定介质下的压降曲线,并预留安全余量以应对工况波动。同时,定期监测填料层阻力变化并及时清洗,是维持系统长期稳定运行的关键。
